ТРЕХФАЗНЫЙ УПРАВЛЯЕМЫЙ РЕАКТОР РТУ-100000/220

ТРЕХФАЗНЫЙ УПРАВЛЯЕМЫЙ РЕАКТОР РТУ-100000/220

ОБЛАСТЬ ПРИМЕНЕНИЯ И НАЗНАЧЕНИЕ
КОМПЛЕКТНОСТЬ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
СХЕМА СОЕДИНЕНИЙ
УСЛОВИЯ ЭКСПЛУАТАЦИИ
ПРИНЦИП ДЕЙСТВИЯ
ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ

ОБЛАСТЬ ПРИМЕНЕНИЯ

используется в распределительных электрических сетях с заземленной нейтралью;
подключается к шинам подстанции 220 кВ через выключатель или разъединитель.

НАЗНАЧЕНИЕ

стабилизация напряжения или иного параметра нормального режима работы электрической сети.
минимизация перетока реактивной мощности по линии электропередачи.

КОМПЛЕКТНОСТЬ

электромагнитная часть реактора в баке типа РТДУ-100000/220.
трансформатор со встроенным преобразователем переменного напряжения в постоянное типа ТМП-480/10(360/800).
система управления, регулирования, защит и автоматики типа СУРЗА(РТУ-100000

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

номинальная мощность, кВА	100000
количество фаз	3
частота , Гц	50
номинальное напряжение сетевой обмотки, кВ	242
длительно допустимое напряжение сетевой обмотки, кВ	252
напряжение питания преобразователя, кВ	0,4
напряжение питания системы управления, В	220
диапазон изменения мощности, кВА	1000... 100000
диапазон уставки по напряжению, кВ	209...242
диапазон уставки по току, А	2,3...238,5
потери холостого хода, кВт	90
потери короткого замыкания, кВт	450

СХЕМА СОЕДИНЕНИЙ

фазы сетевой обмотки электромагнитной части реактора РТДУ-100000/220 соединены в “звезду” с заземленной нейтралью;
обмотки управления электромагнитной части реактора РТДУ-100000/220 соединены в “треугольник”;
трансформатор со встроенным преобразователем ТМП-480/10(360/800) подключен к равнопотенциальным точкам обмоток управления;
система управления СУРЗА (РТУ-100000/220) подключена: к управляющим входам трансформатора со встроенным преобразователем ТМП-480/10(360/800); к трансформаторам тока фаз управляемого реактора; к подстанционным трансформаторам напряжения шин 220 кВ.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

электромагнитная часть реактора РТДУ-100000/220 предназначена для эксплуатации на открытой площадке в условиях умеренного климата на высоте до 1000 м.Размещена в маслонаполненном баке с естественным охлаждением. Основные параметры модуля:

- масса активной части 78000 кГ;

- транспортная масса 138000 кГ;

- габариты бака с охладителями 10200х5150х7650 мм
трансформатор со встроенным преобразователем ТМП-480/10(360/800) также предназначен для эксплуатации на открытой площадке. Размещен в маслонаполненном баке с естественным охлаждением. Основные параметры:

- масса активных материалов 2100 кГ;

- транспортная масса 3200 кГ;

- габариты 1900х1200х1986 мм.
система управления, регулирования, защит и автоматики устанавливается в закрытом отапливаемом помещении на панели щита управления подстанции:

- масса 15 кГ;

- габариты 250х450х250 мм

ПРИНЦИП ДЕЙСТВИЯ

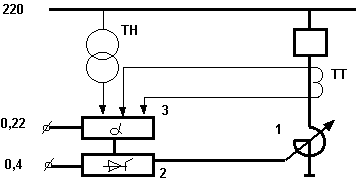

стабилизация напряжения на шинах подстанции 220 кВ осуществляется в автоматическом режиме путем плавного изменения потребляемой мощности реактора 1 в соответствии с сигналом рассогласования, вырабатываемого системой управления 3. Потребляемый ток реактора 1 изменяется в результате подмагничивания его магнитной системы постоянным током, вырабатываемым тиристорным преобразователем 2.
При увеличении напряжения до 2,5% от заданного значения уставки потребляемая мощность реактора 1 плавно меняется в интервале 1000 ... 100000 кВА с эквивалентной постоянной времени не более 1 с.
компенсация избыточной зарядной мощности линий электропередач осуществляется в автоматизированном режиме, путем задания оператором фиксированного значения угла регулирования тиристоров преобразователя 2. В этом случае реактивный ток реактора 1 независимо от величины напряжения на шинах подстанции 220 кВ будет оставаться неизменным и равным выбранному значению 2,3...238,5 А.

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ

конструкция, массогабаритные показатели и условия эксплуатации РТУ-100000/220 аналогичны силовым двухобмоточным трансформаторам общего назначения той же мощности и класса напряжения, что определяет экономичность и надежность данного устройства;
эксплуатация РТУ-100000/220 не требует специальной подготовки обслуживающего персонала;
срок окупаемости РТУ-100000/220 составляет 2- 4 года.
