ТРЕХФАЗНЫЙ УПРАВЛЯЕМЫЙ РЕАКТОР РТУ-25000/110

ОБЛАСТЬ ПРИМЕНЕНИЯ:
- используется в распределительных электрических сетях с заземленной нейтралью;
- подключается к шинам подстанции 110 кВ через выключатель или разъединитель.

НАЗНАЧЕНИЕ:

cтабилизация напряжения или иного параметра нормального режима работы

электрической сети.

- минимизация перетока реактивной мощности по линии электропередачи.

КОМПЛЕКТНОСТЬ:

- электромагнитная часть реактора в баке типа РТДУ-25000/110.

- трансформатор со встроенным преобразователем переменного напряжения в постоянное типа ТМП-160/10(120/800).

- система управления, регулирования, защит и автоматики типа СУРЗА (РТУ-25000/110).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:

номинальная мощность, кВА	25000
количество фаз	3
частота , Гц	50
номинальное напряжение сетевой обмотки, кВ	127
номинальное напряжение обмотки управления, кВ	11
напряжение питания преобразователя, кВ	0,4
напряжение питания системы управления, В	220
диапазон изменения мощности, кВА	250... 25 000
диапазон уставки по напряжению, кВ	105...125
диапазон уставки по току, А	1,0...114
потери холостого хода, кВт	40
потери короткого замыкания, кВт	200

СХЕМА СОЕДИНЕНИЙ:

- фазы сетевой обмотки электромагнитной части реактора РТДУ-25000/110 соединены в “звезду” с заземленной нейтралью;

- обмотки управления электромагнитной части реактора РТДУ-25000/110 соединены в “треугольник”;
- трансформатор со встроенным преобразователем ТМП-160/10(120/800) подключен к равнопотенциальным точкам обмоток управления;

- система управления СУРЗА (РТУ-25000/110) подключена: к управляющим входам трансформатора со встроенным преобразователем ТМП-160/10(120/800); к трансформаторам тока фаз управляемого реактора; к подстанционным трансформаторам напряжения шин 110 кВ.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

- электромагнитная часть реактора РТДУ-25000/110 предназначена для эксплуатации на открытой площадке в условиях умеренного климата на высоте до 1000 м. Размещена в маслонаполненном баке с естественным охлаждением. Основные параметры модуля:

- масса активных материалов 27000 кГ;

- транспортная масса 60000 кГ;

- габариты бака с охладителями 5765 х 6260 х5170мм;

- трансформатор со встроенным преобразователем ТМП-160/10(120/800) также предназначен для эксплуатации на открытой площадке. Размещен в маслонаполненном баке с естественным охлаждением. Основные параметры:

- масса активных материалов 780 кГ;

- транспортная масса 1500 кГ;

- габариты 1300х990х1760 мм.

- система управления, регулирования, защит и автоматики устанавливается в закрытом отапливаемом помещении на панели щита управления подстанции:

- масса 15 кГ;

- габариты 250х450х250 мм.

ПРИНЦИП ДЕЙСТВИЯ:

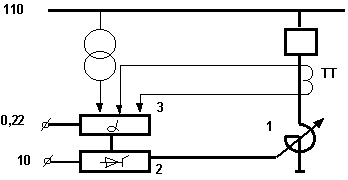

- стабилизация напряжения на шинах подстанции 110 кВ осуществляется в автоматическом режиме путем плавного изменения потребляемой мощности реактора 1 в соответствии с сигналом рассогласования, вырабатываемого системой управления 3. Потребляемый ток реактора 1 изменяется в результате подмагничивания его магнитной системы постоянным током, вырабатываемым тиристорным преобразователем 2.

При увеличении напряжения до 2,5% от заданного значения уставки потребляемая мощность реактора 1 плавно меняется в интервале 250 ... 25000 кВА с эквивалентной постоянной времени не более 1 с.

- компенсация избыточной зарядной мощности линий электропередач осуществляется в автоматизированном режиме, путем задания оператором фиксированного значения угла регулирования тиристоров преобразователя 2. В этом случае реактивный ток реактора 1 независимо от величины напряжения на шинах подстанции 110 кВ будет оставаться неизменным и равным выбранному значению 2,5...114 А.

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ:

- конструкция, массогабаритные показатели и условия эксплуатации РТУ - 25000/110 аналогичны силовым двухобмоточным трансформаторам общего назначения той же мощности и класса напряжения, что определяет экономичность и надежность данного устройства;

- эксплуатация РТУ-25000/110 не требует специальной подготовки обслуживающего персонала;

- срок окупаемости РТУ-25000/110 составляет 2-4 года.

140106. г. Раменское, ул. Левашова, 21.

Научно-производственное объединение “Электрические управляемые реакторы”
