ТРЕХФАЗНЫЙ УПРАВЛЯЕМЫЙ РЕАКТОР РТУ-180000/500
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- используется в системообразующих и транзитных линиях электропередач класса 500, 1150 кВ;
- подключается к шинам подстанции или линии электропередачи 500 кВ через выключатель или разъединитель.
НАЗНАЧЕНИЕ:
- компенсация избыточной зарядной мощности линий электропередач;
- стабилизация напряжения или иного параметра нормального режима работы электрической сети.
ограничение коммутационных и аварийных перенапряжений в точке подключения.
КОМПЛЕКТНОСТЬ:
- однофазный управляемый реактор РОД(Ц)У-60000/500-У1 - 3 шт.
- трансформатор со встроенным преобразователем ОМП-630/10(500/800) - 4 шт.
- система управления , регулирования, защит и автоматики - 1 шт.
СУРЗА (РТУ-180000/500) ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:
| номинальная мощность, кВА | 180000 |
| количество фаз | 3 |
| частота , Гц | 50 |
| номинальное напряжение сетевой обмотки, кВ | 525 |
| номинальное напряжение обмотки управления , кВ | 35 |
| напряжение питания преобразователя, кВ | 0,4 |
| напряжение питания системы управления, В | 220 |
| диапазон изменения мощности, кВА | 3600...180000 |
| потребляемая мощность в форсированном режиме, кВА | 360000 |
| диапазон уставки по напряжению,кВ | 500...525 |
| диапазон уставки по току, А | 4...198 |
| потери холостого хода, кВт | 150 |
| потери короткого замыкания , кВт | 750 |
СХЕМА СОЕДИНEHИЙ:
- сетевые обмотки фаз реакторов РОД(Ц)У- 180000/500-У1 соединены в "звезду" с заземленной нейтралью; - обмотки управления фаз реакторов РОД(Ц)У-180000/500-У1 соединены в "треугольник"; - трансформаторы со встроенными преобразователями ОМП-630/10(500/800) подключены к равнопотенциальным точкам обмоток управления; - система управления СУРЗА (РТУ-180000/500) подключена: к управляющим входам трансформаторов со встроенными преобразователями ОМП-630/10(500/800); к трансформаторам тока фаз управляемого реактора; к подстанционным трансформаторам напряжения шин 500 кВ.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- фазы реактора РОД(Ц)У - 180000/500 предназначены для эксплуатации на открытой площадке в условиях умеренного климата на высоте до 1000м. Каждая из фаз размещена в маслонаполненном баке с естественным охлаждением. Основные параметры фазы:
- масса активных материалов 68000 кГ;
- - транспортная масса 120000 кГ; - - габариты бака 8200 х 5900 х9400 мм;
трансформатор со встроенным преобразователем ОМП-630/10(500/800) также предназначен для эксплуатации на открытой площадке. Размещен в маслонаполненном баке с естественным охлаждением. Основные параметры:
- - транспортная масса 3750 кГ; - - габариты 1800х1150х1950 мм;
система управления, регулирования, защит и автоматики СУРЗА (РТУ-180000/500) устанавливается в закрытом отапливаемом помещении на панели щита управления подстанции:
- - габариты 450х250х600 мм.
- стабилизация напряжения на шинах подстанции 500 кВ осуществляется в автоматическом режиме путем плавного изменения потребляемой мощности реактора 1 в соответствии с сигналом рассогласования, вырабатываемого системой управления 3. Потребляемый ток реактора 1 изменяется в результате подмагничивания его магнитной системы постоянным током, вырабатываемым тиристорным преобразователем 2.
При увеличении напряжения до 2,5% от заданного значения уставки потребляемая мощность реактора 1 плавно меняется в интервале 3600...180000 кВА с эквивалентной постоянной времени не более 1 с.
- компенсация избыточной зарядной мощности линий электропередач осуществляется в автоматизированном режиме, путем задания оператором фиксированного значения угла регулирования тиристоров преобразователем 2. В этом случае реактивный ток реактора 1 независимо от величины напряжения на шинах подстанции 500 кВ будет оставаться неизменным и равным выбранному значению 4...198 А. - при возникновении коммутационных или аварийных перенапряжений в точке подключения или линии электропередач срабатывает выключатель 35 кВ накоротко замыкающей обмотки управления реактора1. В результате, независимо от режима работы преобразователя 2 и системы управления 3, мощность реактора безинерционно возрастает до 360000 кВА, что равно его двухкратному номинальному значению . Допустимое время форсированного режима - до 30 с. ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ: - конструкция, массогабаритные показатели и условия эксплуатации РТУ - 180000/500 аналогичны силовым двухобмоточным трансформаторам общего назначения той же мощности и класса напряжения, что определяет экономичность и надежность данного устройства; - эксплуатация РТУ- 180000/500 не требует специальной подготовки обслуживающего персонала; - срок окупаемости РТУ - 180000/500 составляет 2-4 года.

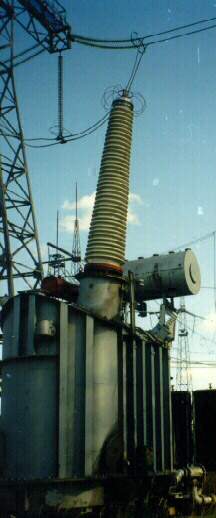

Одна фаза РТУ-180000/500
